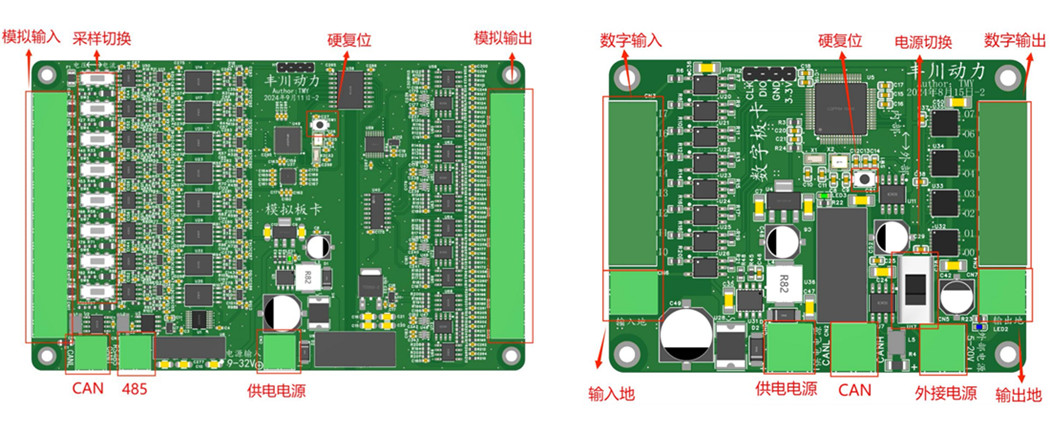

高精度模擬量和數字量測試板卡
完整的ECU測試，尤其是硬件在環測試，不僅需要將通信網絡連接到測試系統，還需要連接數字信號和模擬信號接口。豐川動力開發的高精度模擬量和數字量測試板卡，可以極大地簡化測試臺架和HIL測試系統的設置，提高系統搭建和測試的效率。其中模擬板卡支持-12V至+12V的正負電壓平穩輸出，數字板卡支持仿真磁編碼器ABZ三通道關聯信號輸出。
模擬量測試板卡（主要參數）
電源：支持9V至32V的供電電壓，供電電流需大于2A。 輸入通道：8個輸入通道，可同時測量電壓和電流。電壓測量范圍為-25V至+25V，電流測量范圍為-25mA至+25mA，兩者的測量誤差均為±1%。 輸出通道：8個輸出通道，可控制輸出電壓和電流，無需手動切換輸出模式。輸出電壓范圍為-12V至+12V，電流輸出范圍為-25mA至+25mA，兩者的輸出誤差均為±2%。 RS485通信：通過RS485接口控制輸出電壓、輸出模式，以及讀取輸入電壓和電流。支持一問一答模式，支持?jǐn)嚯娪洃浌δ堋?/span> CAN通信：通過FDCAN或CAN2.0B控制和讀取板卡參數，如：輸出電壓、輸出電流、輸出模式和讀取輸入電壓、輸入電流等。支持?jǐn)嚯娪洃浌δ堋?/span>
數字量測試板卡（主要參數）
電源：6V至32V的供電電壓和大于1A的供電電流。輸入通道接受3.3V至12V的電壓，輸出通道可以由內部5V隔離電源或外部7V至25V電源供電。 輸入通道：8個輸入通道，能夠測量信號的周期、正脈寬和負脈寬。支持最大4.29億微秒的周期和最小10微秒的脈寬測量，具有±5微秒的測量精度。 輸出通道：8個輸出通道，支持兩路獨立的ABZ編碼信號輸出和兩路獨立的PWM輸出。輸出通道可以輸出最高1MHz的PWM信號和最高600KHz的編碼信號。 RS485通信：通過RS485控制和讀取板卡參數，如：輸入捕獲通道、捕獲數據、輸出編碼信號頻率和相位等。支持一問一答模式，支持?jǐn)嚯娪洃浌δ堋?/span> CAN通信：通過FDCAN或CAN2.0B控制和讀取板卡參數，如：輸入捕獲通道、捕獲數據、輸出編碼信號頻率和相位等。支持?jǐn)嚯娪洃浌δ堋?/span> |
